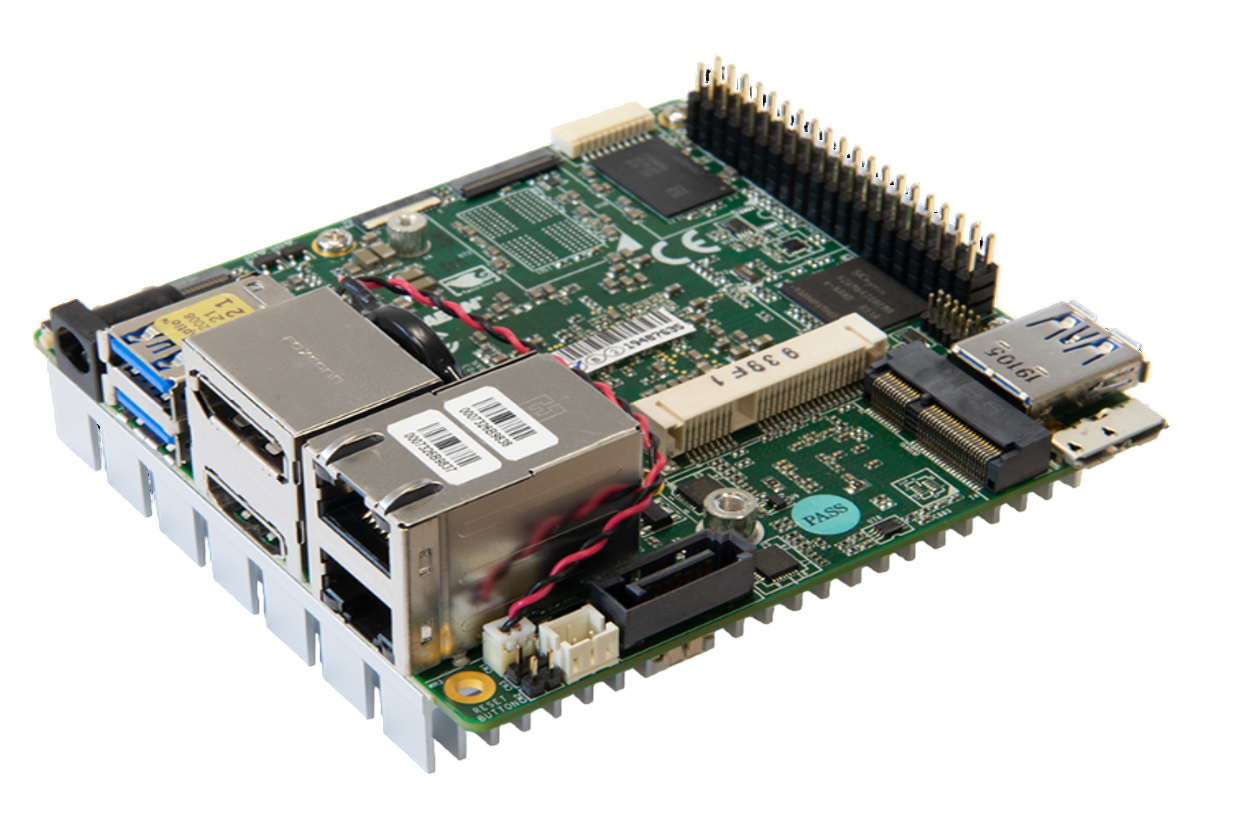

UP Squared board x-7-e 3950, 64GB/8GB

UP Squared (UP²) в конфигурации с процессором Intel Atom x7-E3950, 8 ГБ оперативной памяти и 64 ГБ eMMC — это одна из самых мощных и защищенных версий в линейке профессиональных одноплатных компьютеров от AAEON. Она специально разработана для промышленного интернета вещей (IIoT), систем автоматизации и периферийных вычислений (Edge Computing), где требуется высокая надежность и поддержка x86-приложений.

Общее описание

Эта модификация базируется на платформе Intel Apollo Lake, ориентированной на встраиваемые системы. Главное отличие версии на базе Atom x7-E3950 от бытовых аналогов (например, на базе Celeron или Pentium) заключается в расширенном жизненном цикле (поддержка до 2031 года) и оптимизации для работы в режиме 24/7. Как и вся серия UP Squared, плата оснащена встроенной ПЛИС (FPGA) Intel Altera MAX 10, что делает её гибридным устройством, способным решать задачи как классического ПК, так и контроллера реального времени.

Основные характеристики

• Процессор: 4-ядерный Intel Atom x7-E3950 с тактовой частотой до 2.0 ГГц. Этот чип обладает отличным соотношением производительности на ватт при расчетной мощности (TDP) всего 12 Вт.
• Графика: Интегрированное ядро Intel HD Graphics 505. Поддерживает аппаратное декодирование 4K-видео (H.264, HEVC, VP8), что позволяет использовать плату в системах машинного зрения и цифровых вывесках.
• Память: * Оперативная: 8 ГБ LPDDR4, распаянных на плате. Это максимальный объем для данной серии, обеспечивающий комфортную работу с тяжелыми приложениями и базами данных.

• Постоянная: 64 ГБ встроенной памяти eMMC 5.1, которая служит надежным хранилищем для ОС и прикладного ПО.

• Сетевые интерфейсы: Два гигабитных порта Ethernet (Dual GbLAN) на базе контроллеров Realtek RTL8111G, что позволяет использовать устройство в качестве сетевого шлюза или межсетевого экрана.
• Видеовыходы: Полноразмерный HDMI 1.4b (4K @ 30 Гц) и DisplayPort 1.2 (4K @ 60 Гц), а также внутренний интерфейс eDP для подключения панелей.

Ключевые особенности и расширяемость

• Интегрированная ПЛИС (FPGA): Наличие Altera MAX 10 позволяет разработчикам создавать собственные аппаратные ускорители или реализовывать специфические промышленные протоколы через 40-контактную колодку GPIO.
• Гибкость подключения периферии:

• USB: Три порта USB 3.0 (Type A) и один порт USB 3.0 OTG (Micro-B).
• SATA: Разъем SATA 3.0 для подключения внешних жестких дисков или SSD.
• Камеры: Два интерфейса MIPI-CSI (2-lane и 4-lane) для интеграции модулей камер.

• Слоты расширения:

• miniPCIe: Поддержка полноразмерных карт (LTE-модемы, дополнительные контроллеры).
• M.2 2230 (E-key): Для установки модулей Wi-Fi и Bluetooth.
• 60-pin EXHAT: Специализированный разъем для глубокой интеграции в кастомные корпуса и расширения I/O.

• Промышленный класс: Плата поддерживает пассивное охлаждение (без вентилятора), что повышает её отказоустойчивость. Она стабильно работает в температурном диапазоне от 0°C до 60°C и совместима с широким спектром ОС: Windows 10 (Full и IoT Core), Ubuntu, Yocto и Android.

Эта версия UP Squared является «золотым стандартом» для задач, где требуется максимальная для этого форм-фактора память и процессор серии Atom с гарантированной доступностью на рынке в течение многих лет.
